Crea diseños impresionantes imprimiendo con tinta barniz en tu impresora plana UV

Si eres un lector habitual de este blog, sabrás lo mucho que nos encanta la versatilidad de las impresoras planas UV y su capacidad para dar rienda suelta a la creatividad del usuario. Una vez que domines algunas técnicas, son muy pocos los obstáculos que quedan para personalizar todo tipo de objetos y sorprender a tus clientes con los artículos que puedes producir.

En este artículo, te ofrecemos una guía sobre un método especialmente eficaz para dar vida a tus diseños utilizando una función exclusiva de la impresión UV: la impresión con tinta barniz. Aquí te explicamos cómo crear e imprimir tu diseño.

Por qué nos encanta la tinta barniz

La impresión con tinta barniz ofrece algunas ventajas fantásticas, sin olvidarnos de que puede proporcionar contrastes fantásticos en textura. Tanto si estás produciendo prototipos de envases o incluso rotulación con textrura, la tinta barniz es ideal para superficies de gran exposición al tacto. El diseño que presentamos en este artículo utiliza este contraste con gran efecto.

Equipos que hemos utilizado:

• Impresora plana UV LEF2-200
• Un posavasos de cerámica
• Adobe Illustrator
• Adobe Photoshop
• VersaWorks 6

Nuestro producto

Sabemos que la impresión UV es un método ideal para personalizar infinidad de objetos. El único requisito real es que la superficie del producto sea plana y que encaje encima de la mesa, también plana, y bajo los cabezales de impresión. Para la demostración, hemos elegido un posavasos de cerámica, pero la técnica descrita puede realizarse en el material que elijas. Para obtener un resumen completo de lo que puedes imprimir con tinta UV, lee nuestro artículo aquí.

El diseño

1. Queríamos un diseño que tuviera una textura diferente, así que después de una pequeña búsqueda en una biblioteca de imágenes en línea, encontramos una imagen .JPG de un monstruo marino. La imagen tenía colores intensos y pensamos que la tinta barniz funcionaría bien recreando la criatura mojada y el agua en primer plano, lo que contrastaría con el cielo y la montaña en segundo plano.



2. Medimos el posavasos para poder diseñar el archivo con el tamaño correcto, de modo que no tuviéramos que hacer ninguna modificación en las dimensiones a la hora de imprimir. Utilizamos Adobe Illustrator para configurar nuestro archivo de diseño, pero el software de diseño que utilices depende realmente de tus preferencias personales. Establecimos nuestra mesa de trabajo con unas dimensiones de 100 x 100 mm.

Creación de nuestro diseño

1. El estampado requería la capa de imagen y una capa de barniz, por lo que nuestro siguiente paso fue crear una máscara del mar y la criatura. Abrimos el archivo .JPG en Photoshop, seleccionamos el área que queríamos imprimir con barniz y creamos la máscara. Los tentáculos fueron la parte más difícil de enmascarar, pero la imagen tenía una resolución lo suficientemente alta como para poder ampliarla.



2. Después de guardar la capa enmascarada por separado, arrastramos la imagen completa y la capa a Illustrator y creamos dos capas en la mesa de trabajo. Llamamos a la capa enmascarada «RDG_GLOSS» para que nuestro software RIP VersaWorks la reconociera como una capa de tinta barniz. Era importante que estuvieran perfectamente alineadas para que el barniz se aplicara en los lugares correctos.

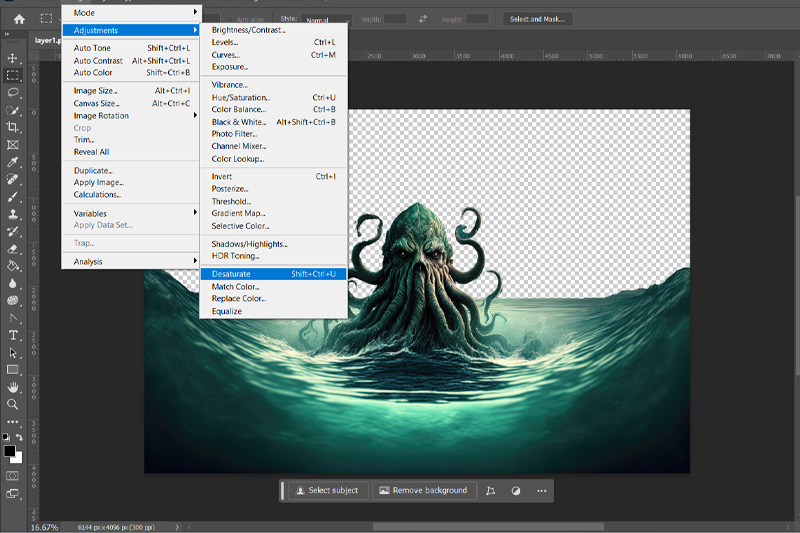

3. A continuación, necesitábamos convertir esta capa RDG_GLOSS a escala de grises. Esto elimina el color y lo sustituye por degradados de negro. La intención es crear un archivo que solo tenga un color que vaya de cero (blanco) a 100 % (negro), reflejando el canal de tinta barniz que, de manera similar, puede imprimir del 0 al 100 % para crear textura. Se trata de una gran técnica porque cuando se sustituye por la muestra de barniz en los siguientes pasos, los elementos más oscuros de la imagen se imprimen con mayor profundidad que los elementos claros.
4. A continuación, seleccionamos la muestra de barniz de las bibliotecas de colores de Roland* para sustituir los degradados de negro por degradados de tinta barniz.




   CONSEJO*: Para utilizar las muestras en las bibliotecas de colores de Roland, descárgalas de nuestro sitio web, abre la pestaña de muestras en Illustrator y selecciona «Otras bibliotecas». Busca el archivo descargado titulado «Roland VersaWorks», ábrelo y luego selecciona la muestra titulada «RDG_GLOSS».
5. A continuación, guardamos nuestro archivo como PDF para poder abrirlo en VersaWorks 6 con la información de la tinta barniz en formato vectorial y el archivo de diseño de mapa de bits original.

Preparación de la impresión

1. Una vez exportado nuestro archivo, tuvimos que calibrar nuestra impresora. Para ello, utilizamos una guía angular de plástico que nos permitiera colocar el posavasos en el punto cero de la mesa plana y nos aseguramos de que estuviera correctamente alineado. Utilizando los controles del equipo, ajustamos la altura de impresión correcta y determinamos el área de impresión.

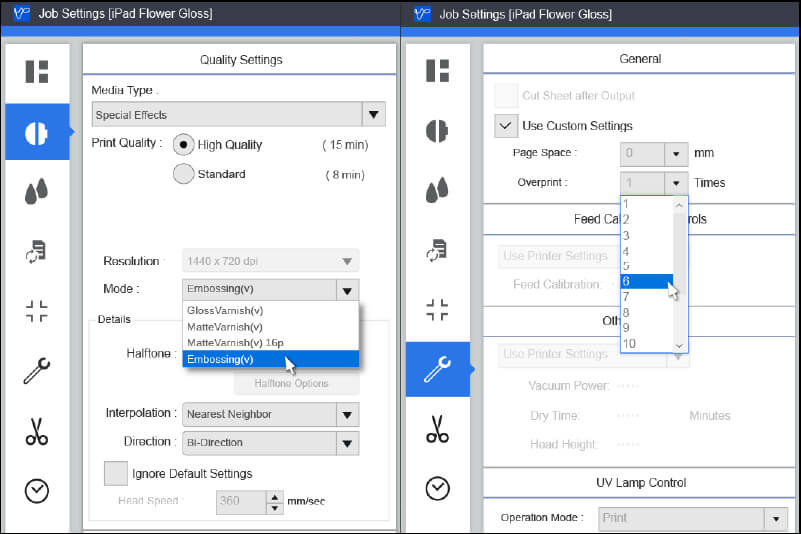

2. Nuestro siguiente paso fue importar el archivo al software RIP intuitivo de Roland DG VersaWorks 6. Aquí podíamos realizar cualquier modificación final en el archivo si fuera necesario y asegurarnos de que los ajustes de impresión eran correctos antes de pulsar el botón para imprimir. Muchos de los ajustes se programan directamente en los ajustes de la impresora, pero aún había algunos que comprobar en el RIP. En Ajustes de calidad, seleccionamos la opción «Alta calidad» y nos aseguramos de que la impresora pudiera ver la capa de tinta barniz en Elementos especiales en Información del documento.
3. También optamos por realizar una impresión de prueba utilizando el modo borrador para que el posavasos estuviera colocado de la mejor manera posible. El modo borrador imprime una fina capa de tinta para ayudarte a probar tus ajustes.
4. Cuando estábamos satisfechos con la colocación de nuestro posavasos y la calibración de nuestro equipo, lanzamos la impresión. La impresora imprime primero la imagen y, a continuación, la capa de barniz. Hay varios modos de barniz disponibles en VersaWorks que crean efectos mate, brillantes o de relieve con las lámparas de la impresora plana UV. En nuestro caso, utilizamos este último debido a su capacidad de incorporar capas y maximizar el efecto. Esto se ajusta simplemente aumentando el ajuste de «sobreimpresión» en VersaWorks.

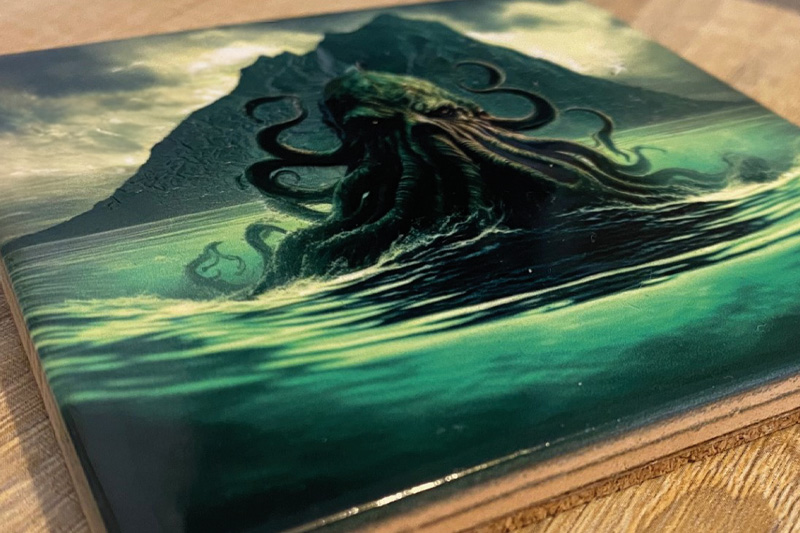

5. El resultado fue fantástico, nos gustó mucho el efecto del brillo en el agua, que le otorga un aspecto húmedo y brillante. Las diferentes cantidades de tinta barniz hicieron que algunas partes de la impresión fueran ásperas y otras lisas, lo que dio el toque final al diseño.

Conclusión

La impresión UV te permite dar rienda suelta a tu creatividad y la tinta barniz es una forma fantástica de añadir diferentes efectos a tus diseños. Aporta textura y dispara la vitalidad de los colores. Esta demostración se centra en un solo método de impresión con tinta barniz, pero hay otras técnicas que pueden ofrecer resultados excelentes y variados.

Entonces, ¿por qué no buscar algunos objetos para practicar y empezar a experimentar? Tenemos mucha información sobre la impresión UV en nuestro blog, pero si quieres saber más sobre cualquier aspecto que se mencione en este artículo, nuestros expertos estarán encantados de ayudarte.
