Si vous imprimez sur des objets à la forme irrégulière ou que vous produisez une plus longue série, mieux vaut utiliser un gabarit pour maintenir les objets en place sur votre imprimante UV à plat et optimiser la qualité du résultat et votre vitesse de travail.
Si les gabarits peuvent varier en complexité, ils sont au final des modèles ou des moules qui maintiennent l'objet à imprimer en place et à plat par rapport à la tête d'impression, afin d'obtenir une impression plus précise.
Grâce aux imprimantes UV à plat de Roland, vous pouvez personnaliser toutes sortes d'objets à la forme irrégulière. Avec un gabarit, l'impression sur les balles de golf, les trophées ou encore la céramique, est aussi simple que sur une feuille. Lisez la suite pour en savoir plus.
Avez-vous besoin d'un gabarit ?
Tout dépend de votre support d'impression. S'il s'agit d'une impression ponctuelle sur un objet relativement plat comme une coque de téléphone ou une boîte, vous pourrez sans problème l'aligner sur la table à plat.
Si vous ajoutez d'autres objets ou que l'objet est susceptible de bouger à cause de sa forme (comme c'est le cas pour les balles de golf), le gabarit est important pour assurer la qualité et la rapidité de votre travail.
Utiliser un guide d'angle
Quel que soit le degré de simplicité de votre projet, l'utilisation d'un guide d'angle peut vous faire gagner beaucoup de temps dans la configuration de votre logiciel RIP, car vous saurez toujours où votre zéro ou votre point de départ se trouve. Le guide d'angle est aligné à la marge non imprimable ou de sécurité qui entoure la table à plat, afin de bien positionner les objets imprimables. Il constitue un véritable gain de temps et vous évite de gaspiller des produits à cause d'une erreur d'alignement, surtout lorsqu'il est question d'œuvres graphiques correctement mises à l'échelle.
Conseil pro : créez votre graphisme à l'échelle 1:1 ou 100 % afin de simplifier la fabrication de votre gabarit.
Créer des gabarits pour imprimer sur des objets uniques
Le type de gabarit d'impression dont vous aurez besoin dépend de ce sur quoi vous allez imprimer. Bonne nouvelle : il est généralement très simple de créer un gabarit d'impression à partir d'objets du quotidien.

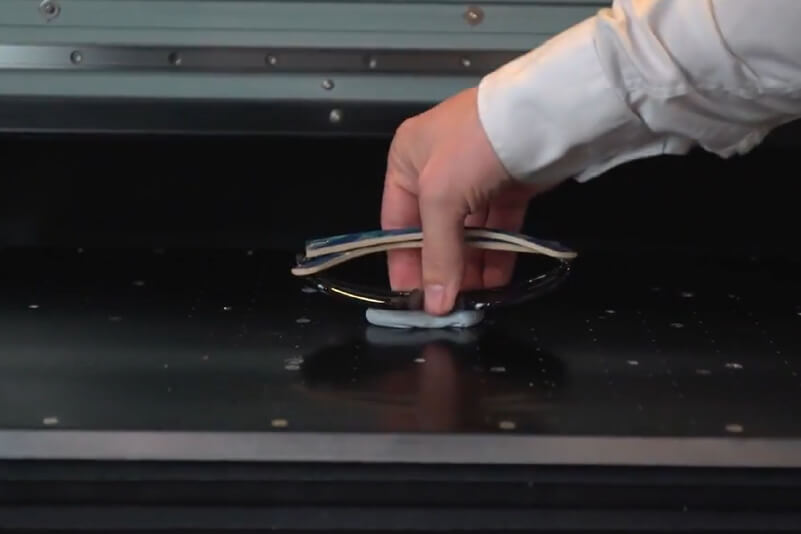

Option 1 : Coller vos objets
Vous avez de la pâte adhésive sous la main ? Vous pouvez par exemple en chiper parmi le matériel de bricolage de vos enfants ou en décoller un morceau derrière un poster. Vous pouvez même utiliser un ruban de masquage pour éviter le glissement d'objets légers. C'est vraiment aussi simple que ça !
Option 2 : Créer un gabarit improvisé
Les capuchons de bouteille, les boîtes d'œufs ou les rouleaux de papier toilette fonctionnent très bien, et pas uniquement avec les objets ronds. Seul point à ne pas oublier : fixez bien le gabarit à la table à plat, afin qu'il reste en place.
Option 3 : Créer un gabarit d'impression sur mesure
Vous avez un projet plus spécialisé ? Un moule créé à l'aide d'un appareil de moulage, d'une machine de découpe laser ou d'une fraiseuse peut constituer un modèle précis pour votre travail. Vous n'avez pas les moyens de créer un tel gabarit vous-même ? De nombreuses entreprises ont les outils nécessaires pour vous aider.
Créer un gabarit d'impression pour plusieurs objets

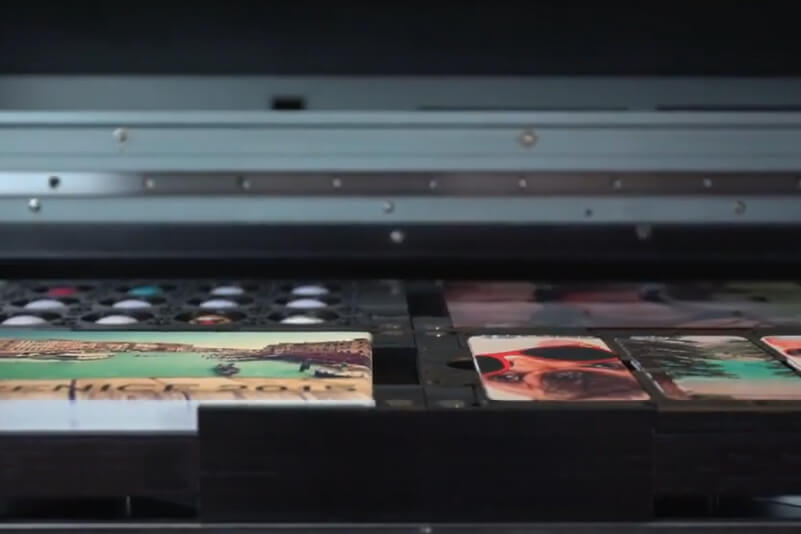

Les gabarits d'impression pour plusieurs objets varient en fonction de votre support d'impression, mais aussi de la taille et de la hauteur des objets. En plus de positionner les produits, un gabarit digne de ce nom peut garantir que tous les objets passent sous la tête d'impression à distance égale, afin d'améliorer la qualité finale et de réduire les projections d'encre. Plusieurs approches s'offrent à vous.
Simple, mais efficace
Si vous imprimez sur plusieurs objets de la même forme, comme une dizaine de coques de téléphone, l'option la plus simple est de dupliquer la forme de votre graphisme dans votre logiciel et d'imprimer à l'encre brillante sur une surface plate. Un panneau de mousse rigide sera idéal, car il peut être utilisé plusieurs fois.
En superposant les couches d'encre brillante, vous créez un rebord qui bloquera l'objet en place, améliorera la précision et accélérera légèrement le travail.
Vous pouvez désormais aligner vos objets aux lignes d'impression, régler la hauteur d'impression, et commencer à imprimer, à condition que les objets soient placés avec précision et que votre modèle ait les mêmes dimensions que votre graphisme !
Un peu plus impressionnant
Pour imprimer jusqu'au bord d'un objet ou utiliser le fond perdu, vous avez besoin d'un gabarit le plus aligné possible à la surface d'impression.
Une hauteur d'impression trop importante ou la présence d'écarts entre les objets, comme c'est le cas avec la méthode de gabarit ci-dessus, peut entraîner des projections ou de la condensation pouvant produire des taches disgracieuses sur votre projet, qui peuvent se coller aux lampes de séchage de votre imprimante UV à plat.

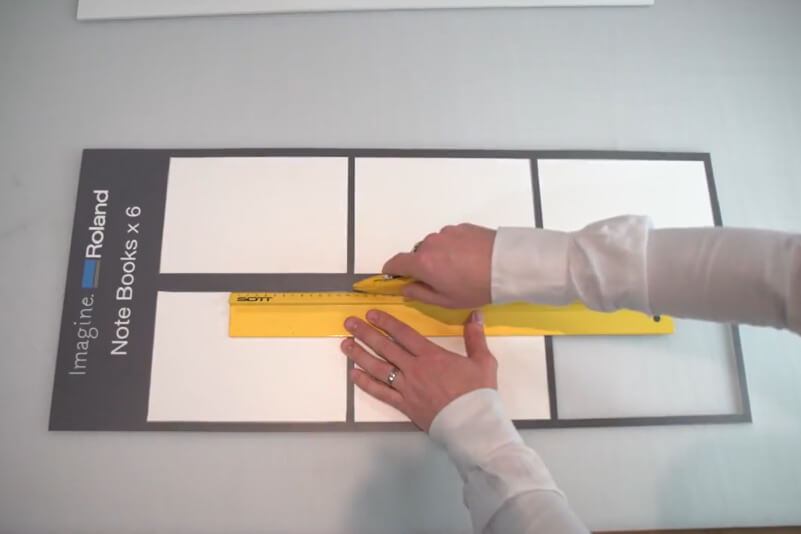

La manière la plus précise de créer ce type de gabarit est de découper la forme de vos objets dans un panneau, afin qu'ils soient bien alignés.
- Comme pour notre gabarit précédent, imprimez la forme de votre graphisme sur une surface plate, comme un panneau en mousse, ou encore en bois ou en plastique.
- Découpez les formes le plus précisément possible, à l'aide d'une lame et d'une règle, d'une découpeuse laser, d'une fraiseuse ou d'une machine de gravure, selon le matériau utilisé.
- Vous avez besoin d'un gabarit plus profond ? Utilisez-le comme modèle pour créer des reproductions jusqu'à obtenir la hauteur de votre objet. Ils seront ainsi bien alignés. Vous pouvez ensuite coller les modèles ensemble pour finaliser votre gabarit.
Le niveau supérieur
Pour optimiser votre temps, vous avez peut-être envie de régler votre machine de manière à ce qu'elle imprime sur plusieurs objets de hauteurs différentes. Cette approche nécessite souvent une solution plus complexe, comme la création d'un modèle précis à l'aide d'une machine de moulage ou d'une fraiseuse 3D, qui présente les objets face à la tête d'impression à la même hauteur.
Cette solution est parfaite pour les tables à plat de plus grande taille, que l'on utilise pour produire au quotidien de grands volumes de produits populaires. Si votre entreprise fabrique des balles de golf, des coques de téléphone ou des clés USB, cette solution pourrait être parfaite pour vous.
Travail terminé
Certains des concepts évoqués sont légèrement approfondis dans cette vidéo. Nous espérons toutefois que cet article aura pu répondre à certaines questions que vous vous posiez sur les gabarits, et vous prouver qu'il est rapide et facile d'en créer, quel que soit votre projet. Pour en savoir plus, vous pouvez également participer à l'une de nos formations ou discuter avec l'un de nos experts.
