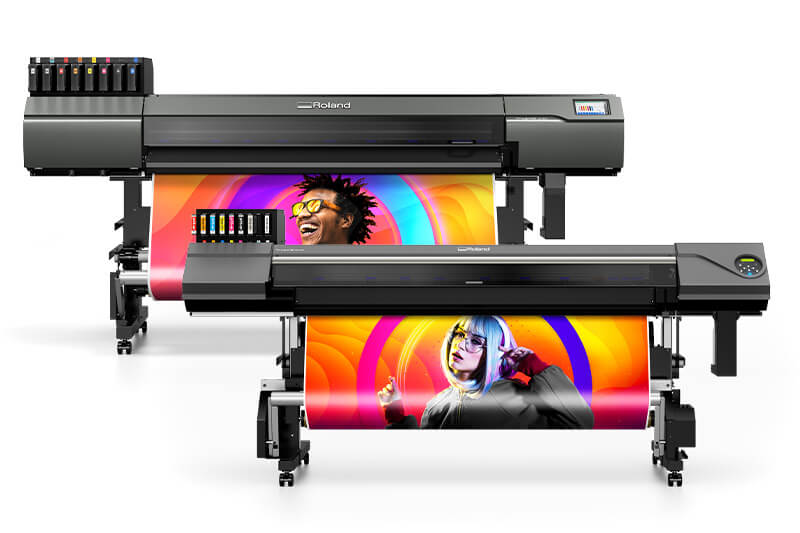

VersaUV LEC2-330/640

Совершенно новый уровень

Создано перфекционистами для перфекционистов

Технические характеристики VersaUV LEC2-330/640

Модель
LEC2-330 LEC2-640
Способ печати Пьезоэлектрическая струйная печать
Материалы Ширина От 182 до 762 мм  От 210 до 1625 мм
Толщина Макс. 1,0 мм с подложкой для печати.
Макс. 0,4 мм с подложкой и 0,22 мм без подложки для резки
Внешний диаметр рулона Макс. 210 мм
Вес рулона Макс. 25 кг Макс. 40 кг
Диаметр втулки рулона1  76,2 мм или 50,8 мм
Ширина печати/резки 2
Макс. 736 мм
 Макс. 1600 мм
Чернила
Тип ECO-UV (EUV5), картридж объемом 220 мл (Белые чернила и праймер для переводных изображений)
ECO-UV (EUV5), картридж объемом 500 мл (голубые, пурпурные, желтые, черные, оранжевые, красные, лак и
праймер)
Цвета Восемь цветов (голубой, пурпурный, желтый, черный, оранжевый, красный, белый и глянцевый)
Семь цветов (голубой, пурпурный, желтый, черный, оранжевый, красный и двойной белый)
Семь цветов (голубой, пурпурный, желтый, черный, оранжевый, красный и белый) + праймер
Семь цветов (голубой, пурпурный, желтый, черный, красный, белый и лак) и праймер
Раствор для переводных изображений (голубой, пурпурный, желтый, черный, белый и лак х 2) и праймер для переводных изображений
Шесть цветов (голубые, пурпурные, желтые, черные, белые x 2 и лак) и праймер
Шесть цветов (голубые, пурпурные, желтые, черные, белые x 2 и лак x 2)
Четыре цвета (голубые x 2, пурпурные x 2, желтые x 2 и черные x 2)
Устройство для отверждения чернил
Встроенная светодиодная УФ-лампа
Разрешение печати (количество точек на дюйм)  Макс. 1400 точек на дюйм
Скорость резки  От 10 до 300 мм/с
Сила давления ножа 3 От 30 до 500 гс
Нож   Тип

Нож для машин серии Roland CAMM-1

Смещение ножа От 0,000 до 1,500 мм
Программное разрешение (при выполнении резки) 0,025 мм/шаг
Точность измерения расстояния (при выполнении печати) (4) (5) Погрешность, равная менее ±0,3% пройденного расстояния или ±0,3 мм, в зависимости от того, какой показатель является бóльшим
Точность измерения расстояния (при выполнении резки) (4)

Погрешность, равная менее ±0,4% пройденного расстояния или ±0,3 мм, в зависимости от того, какой показатель является бóльшим. Если была выполнена корректировка расстояния (если была выполнена настройка для [CUTTING MENU] - [CALIBRATION]): Погрешность, равная менее ±0,2% пройденного расстояния или ±0,1 мм, в зависимости от того, какой показатель является бóльшим.

Повторяемость (при выполнении резки) (4) (6) ±0,1 мм или меньше
Точность совмещения для печати и резки (4) (7) ±0,5 мм или меньше
Точность совмещения для печати и резки при повторной загрузке материала (4) (8) Погрешность, равная менее ±0,5 % пройденного расстояния или ±3 мм, в зависимости от того, какой показатель является бóльшим
Возможности установления связи Ethernet (10BASE-T/100BASE-TX, автоматическое переключение)
Функция энергосбережения Функция автоматического перехода в спящий режим
Требования по электропитанию От 100 до 240 В ±10% перем. тока, 3,0 A, 50/60 Гц
От 100 до 240 В ±10% перем. тока, 3,2 A, 50/60 Гц
Потребление энергии В процессе эксплуатации  Прибл. 290 Вт
Спящий режим 40 Вт
Уровень акустического шума В процессе эксплуатации
63 дБ (А) или меньше
В режиме ожидания  53 дБ (А) или меньше
Габариты (с подставкой)  1934 (Ш) x 795 (Г) x 1303 (В) мм
2,819 (Ш) × 781 (Г) × 1,316 (В) мм
Вес (с подставкой) 125 кг
163 кг
Рабочая среда В процессе эксплуатации Температура: от 15 до 32°C; влажность: от 20 до 80% отн. влажности (без образования конденсата)
В режиме ожидания Температура: от 5 до 40°C; влажность: от 20 до 80% отн. влажности (без образования конденсата)
Комплект поставки ПО VersaWorks 6 для обработки растровых изображений, монитор для контроля статуса принтеров Roland DG, специальная подставка, силовой кабель, нож, держатель ножа, зажимы для материала, держатели материала, запасное лезвие для отрезного ножа, очищающая жидкость, бутылка для слива, руководство по эксплуатации и т. д.

Технические характеристики, конструкционные особенности и размеры могут быть изменены без предварительного уведомления
1 Держатели материала, установленные на данной машине, предназначены исключительно для рулонов материала с бумажной втулкой с внутренним диаметром 76,2 мм. Чтобы использовать рулоны материала со втулкой диаметром 50,8 мм, необходимы дополнительные фланцы для материала.

2 Длина области печати или резки зависит от ограничений программы.
3 500 г — это максимальная мгновенная сила давления ножа. Силу давления ножа необходимо отрегулировать в соответствии с конкретными условиями, например, в зависимости от толщины материала.
4 Тип материала: Материалы, указанные Roland DG Corporation. Температура: 25°C; влажность: 50% отн. влажности. Материл в рулонах необходимо загружать надлежащим образом. Применимо в случае использования всех прижимных роликов, которые могут использоваться с материалом определенной ширины. Поля сбоку: 25 мм или больше для полей слева и справа. Без учета растяжения/усадки материала. При условии надлежащего использования всех функций корректировки и регулировки.
5 Перемещение при печати: 1 м
6 Для пункта меню [PREFEED] необходимо выбрать опцию ENABLE. Диапазон гарантируемой точности повторения. Для материалов шириной более 610 мм: Длина: 4000 мм. Для материалов шириной 610 мм или меньше: Длина: 8000 мм
7 При условии, что длина подаваемого материала составляет 3000 мм или меньше. Без учета влияния наклонного движения и растяжения или усадки материала.
8 Размер данных: модель 1625 мм: 1000 мм в направлении подачи материала, 736 мм в направлении движения каретки. Без ламинации. Автоматическое обнаружение привязочных меток в 4 точках при повторной загрузке материала. При выполнении резки для пункта меню [PREFEED] необходимо выбрать опцию ENABLE. Без учета возможного смещения вследствие растяжения/усадки материала и/или повторной загрузки материала.

 Системные требования для использования ПО VersaWorks 6
Операционная система Windows® 10 (32/64-битная), Windows® 8.1 (32/64-битная),
Windows® 7 Professional / Ultimate (32/64-битная)
Процессор Рекомендуется Intel® Core™2 Duo, 2,0 ГГц или более
Оперативная память Рекомендуется 2 ГБ или более
Видеокарта и монитор Рекомендуется разрешение 1280 x 1024 или выше
Свободное пространство на диске (HDD/SSD) Рекомендуется 40 ГБ или более
Файловая система жесткого диска Формат NTFS
Другое Рекомендуется использовать интернет-соединение


ЧЕРНИЛА

Код Описание
EUV5-5CY Чернила ECO-UV, голубые, 500 куб. см
EUV5-5MG
Чернила ECO-UV, пурпурные, 500 куб. см
EUV5-5YE
Чернила ECO-UV, желтые, 500 куб. см
EUV5-5BK Чернила ECO-UV, черные, 500 куб. см
EUV5-5OR  ECO-UV, оранжевые, 500 куб. см
EUV5-5RE  ECO-UV, красные, 500 куб. см
EUV5-WH Чернила ECO-UV, белые, 500 куб. см
EUV5-5GL Чернила ECO-UV, глянцевые, 500 куб. см
EUV5-5PR
Праймер ECO-UV, 500 куб. см
 S-UD-PR  Праймер для переводных изображений, 220 куб. см

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Код Описание
SL-CL Очищающая жидкость, 220 куб. см
BOFA L204448202 Модуль для очистки воздуха
ZEC-U5032 Ножи для резки винила, а также флюоресцентных и светоотражающих пленок; 2 шт.
ZEC-U3050
Ножи для резки более плотных материалов, например, пескоструйной пленки, картона или плотного винила; 5 шт.
XD-CH3
Держатели ножа — Полимерный держатель ножа с регулятором его вылета
XD-CH4  Держатели ножа — Регулируемый по глубине держатель ножа, твердосплавный наконечник — Синий, оранжевый, красный
TU4-30
Автоматическая система подмотки материала для LEC2-330
TU4-64 Автоматическая система подмотки материала для LEC2-640
ET-30* Дополнительный стол для LEC2-330
ET-64  Дополнительный стол для LEC2-640
TB-30* Штанга для регулировки натяжения для LEC2-330
*Устройства TB-30 и ET-30 нельзя использовать одновременно.

  • Дополнительный стол ET-30 может помочь в производстве картонной упаковки и панелей управления. LEC2-330 с ET-30 может обрабатывать* материалы весом 200-300 г, толщиной около 0,25-0,40 мм и размером максимум 636 x 939 мм.

* Перед использованием рекомендуется провести предварительное тестирование.


  • Штанга для регулировки натяжения TB-30* может применяться для выполнения печати на тонких пленках, используемых для производства гибкой упаковки, например на литой или ПЭТ-пленке. Для надлежащего функционирования TU4-30 необходимо устройство TB-30.
    Характеристики обрабатываемого материала:**
    - толщина материала — от 30 до 50 мкм
    - ширина материала — от 688 до 762 мм
    - материал с антистатическим покрытием
    - коронирование*** запечатываемой поверхности

*При выполнении печати с использованием TB-30 запрещено выполнять резку или любую операцию, требующую обратной подачи материала.
** На правильную подачу материала влияет несколько условий, поэтому перед использованием необходимо провести предварительное тестирование.
*** Коронирование; способ обработки поверхности коронным разрядом с целью изменения ее свойств. Таким образом улучшаются характеристики печати, к примеру, смачиваемость.
